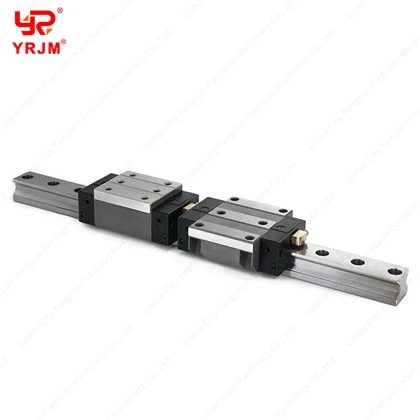

Hướng dẫn tuyến tính RGW35HCMô tả sản phẩm

RGW35HC là một bàn trượt tuyến tính có độ cứng-cao được thiết kế cho các môi trường công nghiệp đòi hỏi khắt khe. Là một phần của Dòng con lăn RG, nó sử dụng các con lăn hình trụ được mài-có độ chính xác thay vì vòng bi truyền thống. Thiết kế này chuyển giao diện lăn từ tiếp xúc điểm sang "tiếp xúc đường", làm tăng đáng kể bề mặt chịu tải-và giảm thiểu biến dạng đàn hồi dưới áp suất lớn.

Lợi thế kéo dài "HC"
Ký hiệu "HC" (Tải trọng siêu nặng) xác định đây là phiên bản thân dài của dòng 35mm. Bằng cách tăng chiều dài khối, RGW35HC kết hợp nhiều phần tử lăn hơn vào vùng chịu tải-, mang lại độ ổn định cấu trúc đặc biệt và giảm rung.
Bi-Gắn mặt bích định hướng
Thiết kế có mặt bích (loại W{0}}) mang đến không gian lắp đặt rộng rãi với các lỗ-được khoan trước cho phép bắt vít an toàn từ trên hoặc dưới. Điều này khiến nó trở thành lựa chọn ưu tiên cho các bàn làm việc CNC-hạng nặng và trục giàn-quy mô lớn yêu cầu khả năng chịu mô men-tải mạnh mẽ và tích hợp đơn giản. Tương thích với đường ray RGR35 tiêu chuẩn.

RGW

3_05

Nguyên tắc hoạt động

RGW35HC sử dụng hệ thống tuần hoàn con lăn tiên tiến được thiết kế để quản lý hành trình tuyến tính có tải trọng cao-với độ trung thực chuyển động tối đa.

1.Line{1}}Vật lý liên hệ:Khi toa xe di chuyển, nhiều hàng con lăn hình trụ di chuyển dọc theo mương của đường ray. Bằng cách phân phối tải dọc theo bề mặt tiếp xúc tuyến tính thay vì một điểm duy nhất, hệ thống giảm thiểu sự tập trung ứng suất cục bộ và chống biến dạng cấu trúc dưới ứng suất cực đại.
2. Tính ổn định nâng cao:Thiết kế khối "H" kéo dài chứa số lượng con lăn hoạt động lớn hơn tại bất kỳ thời điểm nào. Diện tích tiếp xúc mở rộng này cung cấp khả năng hỗ trợ tải có độ ổn định cao, giảm thiểu hiện tượng lắc lư (rung chuyển từ trước-đến-sau) khi tăng tốc và giảm tốc nhanh.
3. Lưu thông vô tận:Các nắp cuối bằng nhựa-được thiết kế chính xác chuyển hướng các con lăn ở cuối vùng chịu tải-, dẫn chúng qua các kênh quay trở lại bên trong về điểm bắt đầu để duy trì vòng ma sát-liên tục, thấp.
4.Zero-Tải trước phản ứng dữ dội:Mỗi thiết bị đều được-tải trước chính xác tại nhà máy để duy trì sự tiếp xúc đồng đều, liên tục giữa các con lăn và đường ray. Điều này giúp loại bỏ khe hở bên trong, mang lại phản ứng định vị nhanh và độ lặp lại cao.
