Hướng dẫn tuyến tính con lăn

Dẫn hướng tuyến tính truyền thống sử dụng ổ bi hình cầu, tập trung tải trọng vào một điểm cực nhỏ. Dưới tác dụng của lực cực lớn, điểm tiếp xúc này trải qua biến dạng đàn hồi, tạo ra sự tuân thủ cấu trúc (thường được mô tả là "độ xốp") trong trục.

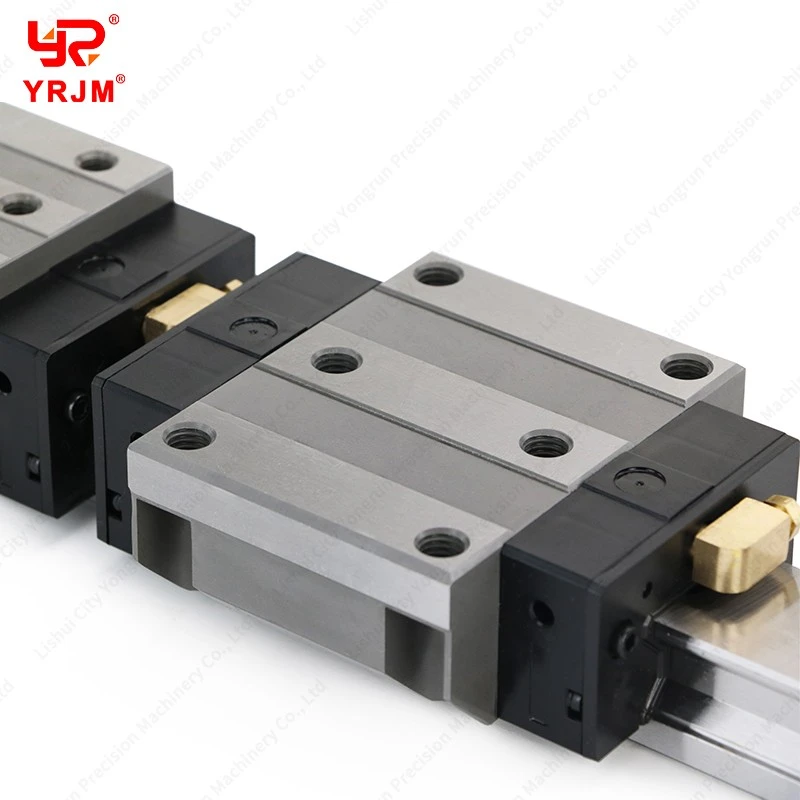

Giải pháp RG: Dòng RG thay thế các quả bóng bằng con lăn hình trụ tiếp xúc với đường ray dọc theo một đường liền nét. Bằng cách phân phối tải trọng trên một diện tích bề mặt lớn hơn đáng kể, các con lăn hình trụ làm giảm đáng kể biến dạng đàn hồi. Điều này mang lại độ cứng kết cấu cao hơn tới 300% so với loại bi-tương đương, đảm bảo độ ổn định vị trí tối đa trong các nguyên công gia công nặng nhất.

Sê-ri RG được thiết kế đặc biệt cho các môi trường tải-có độ chính xác cao,{1}}nặng, nơi thường có các lực{{2} hướng đa hướng.
Độ cứng đa hướng: Được thiết kế với bốn hàng con lăn được định cấu hình ở góc tiếp xúc 45-đối xứng, Dòng RG thể hiện khả năng chịu tải-đồng đều trên tất cả các trục chính: hướng tâm (hướng xuống), hướng tâm ngược (hướng lên) và hướng ngang (ngang).
Giảm sự tập trung ứng suất: Phân bổ ứng suất đồng đều dọc theo vùng tiếp xúc tuyến tính của con lăn giúp ngăn ngừa hiện tượng mỏi vật liệu cục bộ (vỡ vụn). Điều này đảm bảo thời gian sử dụng được kéo dài ngay cả trong môi trường sản xuất -nặng nhọc liên tục, 24/7.

Các giàn và kết cấu máy nặng thường phải chịu lực xoắn cao (độ nghiêng, độ lệch và độ lăn).
Lợi ích: Nhờ thiết kế kết cấu chắc chắn của bàn trượt RG và độ cứng cao của con lăn hình trụ, dòng sản phẩm này mang lại khả năng chịu mômen-tải vượt trội. Nó ngăn ngừa hiệu quả hiện tượng lệch bàn trượt (lắc lư) khi đầu dụng cụ được đặt lệch hoặc đúc hẫng khỏi tâm đường ray.
