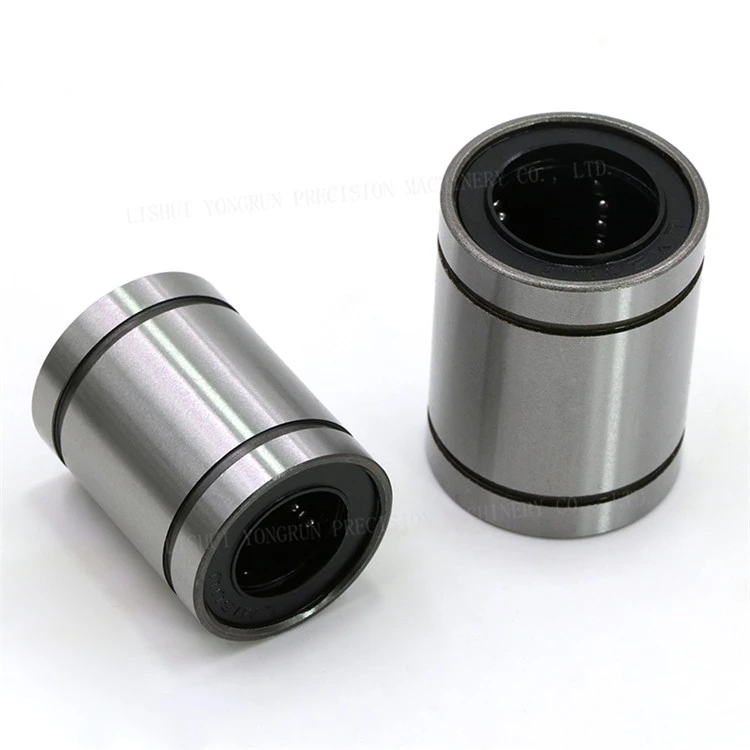

Để đảm bảo hiệu suất đáng tin cậy trong quá trình tự động hóa-tốc độ cao, vòng bi tuyến tính được thiết kế với năm bộ phận có độ chính xác quan trọng:
1. Xi lanh bên ngoài cứng (Vỏ kết cấu)
Vỏ bọc bên ngoài đóng vai trò là xương sống cấu trúc và giao diện lắp đặt. Được sản xuất từ thép chịu lực crom cacbon-cao (GCr15/SUJ2), nó được xử lý nhiệt- tới HRC 58–62 để chịu được ứng suất liên tục của các quả bóng tuần hoàn. Cả đường kính trong và ngoài đều được mài chính xác-(thường có dung sai h6 hoặc h7) để đảm bảo vừa vặn hoàn hảo bên trong các khối vỏ nhôm.
2. Bộ giữ bóng bên trong (Hướng dẫn mạch)
Bộ giữ tổ chức các quả bóng thép thành các mạch tuần hoàn riêng biệt.
- Chất giữ nhựa:Phun-được đúc từ polyacetal (POM) cao cấp-, chúng mang lại khả năng giảm âm tuyệt vời để vận hành êm ái-và giảm trọng lượng.
- Chất giữ thép:Được thiết kế cho những môi trường khắc nghiệt, chúng được sử dụng ở các ứng dụng có nhiệt độ-cao (trên 80 độ), chân không hoặc rung động{2}}nặng, nơi các thành phần polyme có thể bị hỏng.
3.Các bộ phận lăn chính xác (Quả bóng thép cấp-cao)
Các phần tử này chuyển tải vật lý từ vỏ sang trục. Bằng cách sử dụng vật lý tiếp xúc điểm{1}}, chúng đạt được hệ số ma sát đặc biệt thấp (μ≈0,002), cho phép dịch tuyến tính dễ dàng và yêu cầu mô-men xoắn động cơ tối thiểu.
4. Con dấu cuối tích hợp (Bảo vệ "UU")
Vòng bi được ký hiệu bằng hậu tố "UU" có gioăng cao su tổng hợp kép. Những cần gạt nước này cạo sạch bụi, mảnh vụn và mảnh vụn trên trục đồng thời hoạt động như các đập bên trong để giữ lại dầu mỡ bôi trơn, kéo dài đáng kể thời gian bảo trì ổ trục.
5. Vòng giữ an toàn (Tính toàn vẹn của lắp ráp)
Kẹp thép C-có độ bền kéo cao được gắn vào các rãnh được gia công ở cả hai đầu của hình trụ. Những thiết bị này khóa bộ phận giữ, bi và vòng đệm thành một cụm thống nhất, đảm bảo ổ trục vẫn nguyên vẹn ngay cả khi tăng tốc nhanh và đảo chiều tần số-cao.
